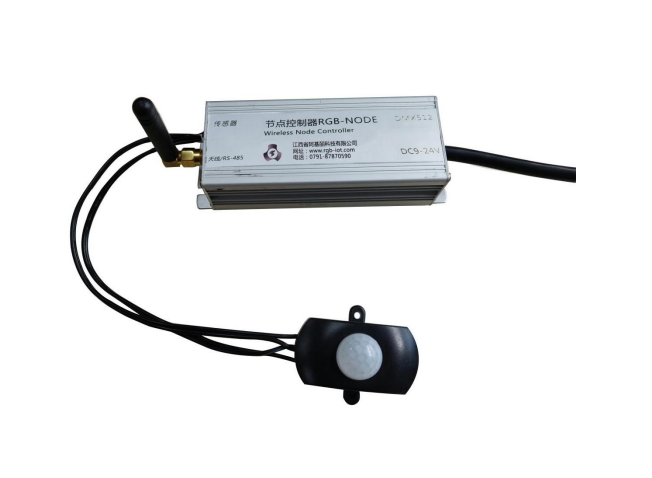

智能节点控制器(热释电)RGB-NODE-P

RGB-NODE-P

集成了Lora无线通信功能,可以通过配套调试软件或远程管理器远程实时编辑和控制灯具的亮灯模式,远程对节点进行参数设置,而且通信距离最大可以达到3km。

咨询报价 说明书下载
产品简介 技术参数 特色功能 应用场景

  RGB-NODE-P是一个基于Lora无线通信方式的多功能景观灯具节点控制器,配合景观照明远程管理器RGB-SGRT使用,它能适用于例如摇头灯、图案灯、洗墙灯、帕灯、投光灯、线条灯、地埋灯、点光源等任何类型的DMX512协议的灯具控制,兼容大量的照明通用协议,满足不同灯具的需求,提高了景观照明应用场景的灵活性,同时具有热释电传感器,有人体感知功能。



  更重要的是集成了Lora无线通信功能,可以通过配套调试软件或远程管理器远程实时编辑和控制灯具的亮灯模式,远程对节点进行参数设置,而且通信距离最大可以达到3km。


项目

参数
尺寸100*42*29mm
通讯方式Lora
工作温度范围-40℃~+75℃
输入电压DC12/24V
信号接口RS-485
兼容灯具DMX512协议灯具
通信距离3km
无线功率100mW
IP防护等级IP67


  【支持多场景亮灯模式】根据不同类型的灯具可以远程设置多场景的亮灯模式,下面以2种典型类型灯具举例说明;通道数为4的RGBW类型的灯具,支持以下亮灯模式:



  • 静态效果:可以对灯具自由定义亮灯颜色。



  • 呼吸渐变:可以设置多个颜色的呼吸渐变效果,包括渐变粒度和变换时间。


  • 无痕渐变:可以设置多个颜色的无痕渐变效果,包括渐变粒度和变换时间。



  通道数为22的图案类型的灯具,支持以下亮灯模式: 静态效果:可以对灯具自由定义22通道的模式数据,调节到需要的亮灯模式。



  • 定时切换颜色:可以设置一定时间间隔切换图案的颜色。



  • 定时切换图案:可以设置一定时间间隔切换灯具内置的图案。



  • 定时切换多通道数据:除了颜色和图案,还可以定时切换任意通道数据,达到多融合变换效果。



【远程实时预览亮灯效果】设计师可以通过调试效果软件远程编辑多种亮灯模式,实时预览效果,设计出最合适的亮灯模式并保存数据。



【实时控制灯具亮灯模式】根据不同类型灯具的通道模式可以实时控制灯具的亮灯模式,根据管理器下发的实时亮灯模式指令实时改变灯具的亮灯效果。



【设置开机自动运行模式】可以通过调试软件远程对节点设置开机自动运行的亮灯模式,方便在管理器不工作的状态下,节点可以自行执行默认的开机亮灯模式。



【人体互动模式】可以通过通过远程下发当前默认为人体互动模式,可以根据互动情况自动变化亮灯模式。



【其他功能】



  • 远程修改节点通信信息


  • 远程修改节点设备ID


  • 远程查询节点在线状态


  • 远程恢复出厂设置1.5


【城市景观照明远程管理】



在景观照明的应用中,可以用来远程管理景观照明的亮灯效果,支持多场景亮灯模式的实时预览和切换,特别是在大规模、分散的景观灯统一效果需求场景中,不需要繁琐的信号布线,信号通过无线传输,不需要大量的插拔SD卡来更换灯具效果,还可以实现远程的亮灯模式自动定时管理,提高了运营管理人员的工作效率。


【支持多种类型灯具】

如下图所示,它能支持例如摇头灯、图案灯、洗墙灯、帕灯、投光灯、线条 灯、地埋灯、点光源等多种类型的DMX512协议的灯具。
