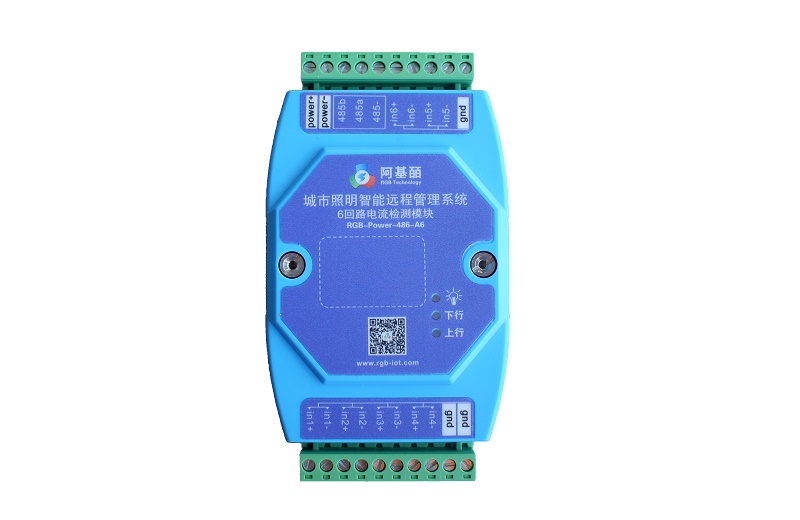

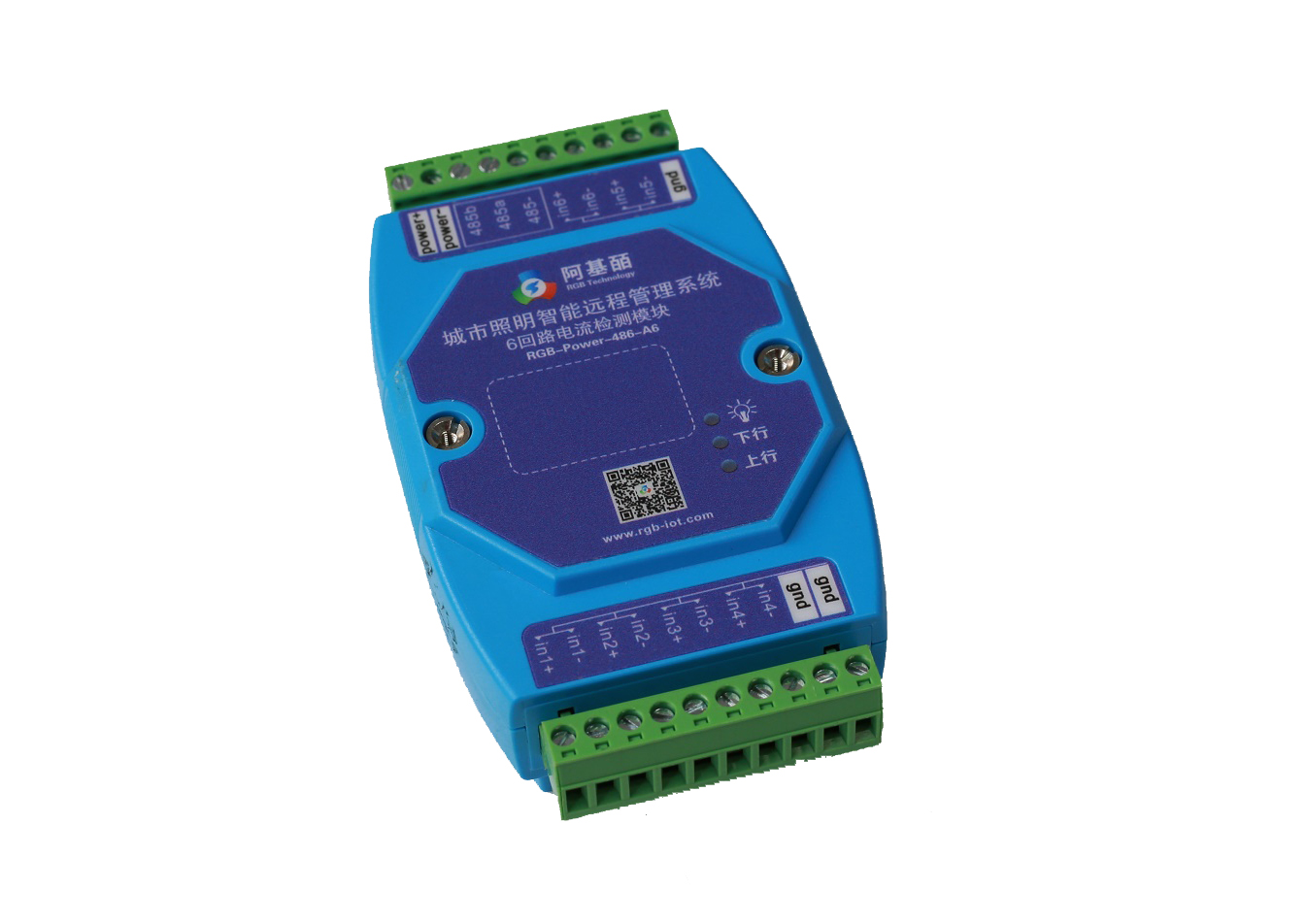

6回路电流检测模块

RGB-POWER-486-A6

PEM模块适用于处理5A、0.33V、2.5mA、5mA等标准电压或电流输出型互感器

咨询报价 说明书下载
产品简介 技术参数 特色功能 应用场景

  PEM模块适用于处理5A、0.33V、2.5mA、5mA等标准电压或电流输出型互感器,能够同时接入多个回路的交流互感器信号,通过内部计算放大、滤波后再数据字化处理,最后以标准通讯协议的方式与后端进行数据交互。



  PEM模块供电类型可以选择,市电供电时允许的输入电压范围为AC86-265V, 能够适应大部分的供电场合。如果使用的是后备电源(比如DC110、DC220V供电),请注意电源正负极性不要接反(模块内部有保护电路,但模块不会进入工作)。



  在内部,模块输入电源、处理器工作电源、通讯电源3部分采用隔离方式供给,为处理器稳定运行和总线安全提供了必要的保障。



  PEM模块采用RS485总线方式进行上行数据传输,总线模块连接数量在32个左右,不同公司的产品连接到同一条总线上时可能会使并联数量不确定,数量过多会使模块无法驱动总线负载并且数据刷新速度也会受影响。RS485 总线采用双绞屏蔽全铜通讯线,截面积要求不小于 0.75mm2 。模块内部含有总线防护器件,能够吸收由于总线敷环境设造成的传导和辐射干扰。通讯协议采用符合国际通用标准的MODBUS-RTU通讯协议。



  模PEM块采用高精度模拟数字转换电路,可以满足一般前端测量要求,标注精度为0.5%,实际定标精度在0.2%以下。应用中当配置的电流互感器一次电流为5A或是1A规格时,很多时候表明测量的是二次回路电流。当配置的为20A及以上互感器时,表示测量的是一次电流值,电压测量回路也是类同。如果是测量的二次电流或是电压值,那么请在后台软件上自行进行变比的计算。


项目

内容

参数

说明

信号输入

输入

电压、电流

电压:<450V 电流:传感器标称X1.2倍

采集方式

电压、电流

电压:直接

电流:隔离

精度

±0.5%FS


信号输出

通讯

电压

分辨率:0.1V

电流

5A:0.001A

其它:0.01A

通讯方式

通讯方式

RS485

Modbus RTU

通讯速率

2.4k-19.2k


电源部分

隔离电压

1500V

3隔离

工作电源

DC12/24V

<1W

环境条件

工作温湿度

-20至55℃,<95 RH

摄氏度,相对湿度

存储温湿度

-20至75℃,<95 RH

摄氏度,相对湿度

海拨高度

<2500米


安装方式

导轨

35mm标准


螺丝

M3
