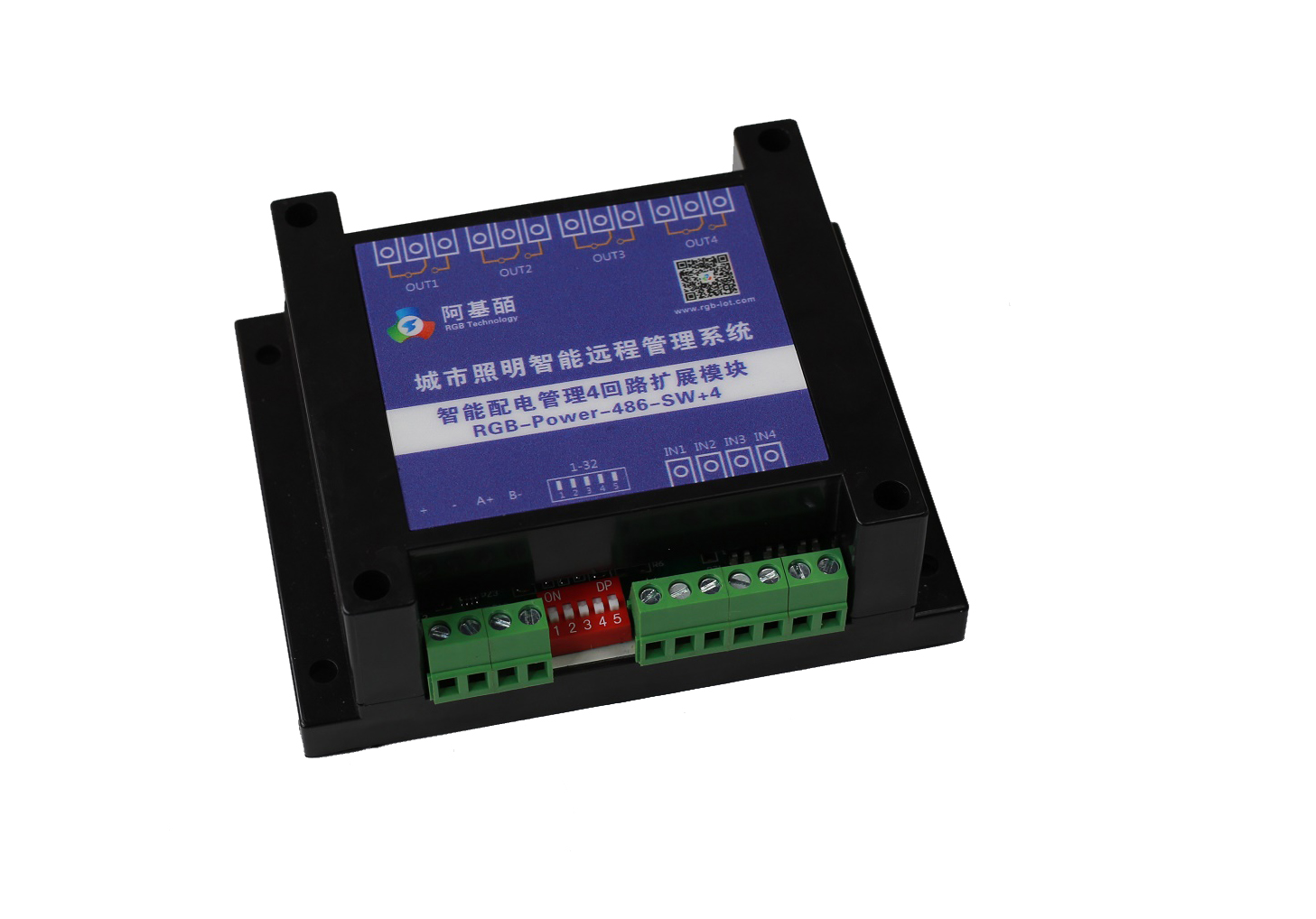

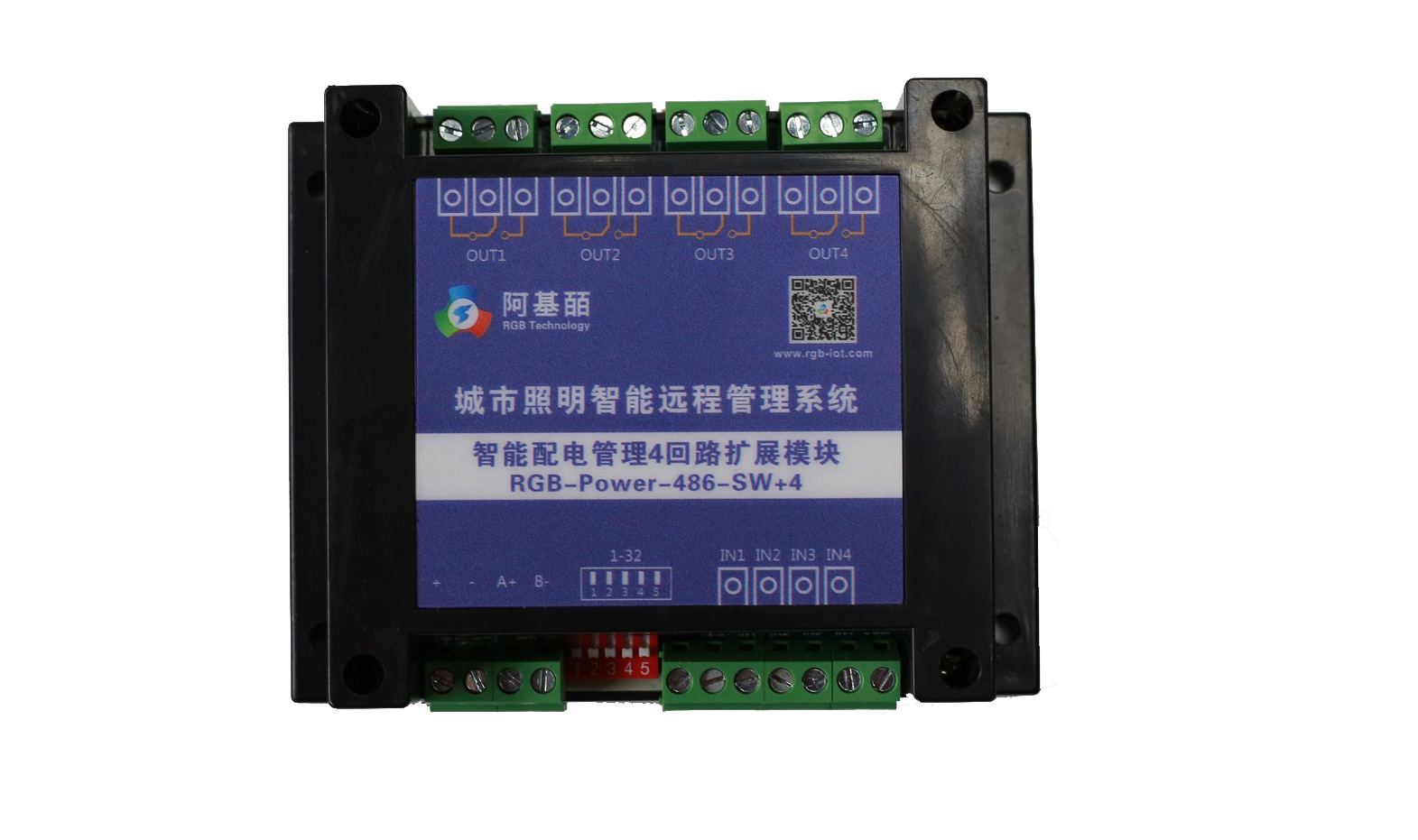

4回路扩展模块

RGB-POWER-486-SW-4

四路继电器控制;四路开关量输入;支持电脑软件手动控制。

咨询报价 说明书下载
产品简介 技术参数 特色功能 应用场景

产品特点


  • DC5V、 7-20V、24V 供电可选;

  • 继电器输出触点隔离;

  • 通讯接口支持 RS485;

  • 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改默 认9600);

  • 通信协议:支持标准 modbus RTU 协议;

  • 可以设置 0-255个设备地址,5 位地址拨码开关可以设置 1-31 地址码, 大于 31 的可以通过软件设置;

  • 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段 时间自动关闭;

  • 具有频闪功能,可以控制器继电器周期性开关。


产品功能


 ● 四路继电器控制; 四路开关量输入;支持电脑软件手动控制。

参数说明
触点容量10A/30VDC 10A/250VAC
耐久性10万次
数据接口RS485
额定电压DC5V; 7-20V; 24V 供电可选
电源指示1路红色 LED 指示
输出指示2路红色 LED 指示
工作温度工业级,-40℃~85℃
尺寸115*95*41mm
重量330g
默认通讯格式9600,n,8,1
波特率2400,4800,9600,19200,38400
软件支持配套配置软件、控制软件; 支持各家组态软件; 支持 Labviewd 等


电脑自带的串口一般是 RS232,需要配 232-485 转换器(工业环境建议使 用有源带隔离的转换器),或者直接用 USB 转 485。转换后 RS485 为 A、B 两 线,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽可以接 GND。若设备比较多 建议采用双绞屏蔽线,采用链型网络结构。

①232 通讯,设备控制无响应,不动作。 设备与上位机进行通信使用的是232直连线。即RX对RX、TX对TX,GND对 GND

②继电器只能开不能关。

读取地址是否读到的是实际设备地址,调试信息栏内是否有返回指令,返回指令是否正确,如果读取地址失败,没有返回指令或返回指令异常,检查通讯线和通讯转换器 。

③485 总线上挂有多个设备时,每个设备地址不能一样,不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正 确执行。
