您的位置:首页>产品中心>控制器产品

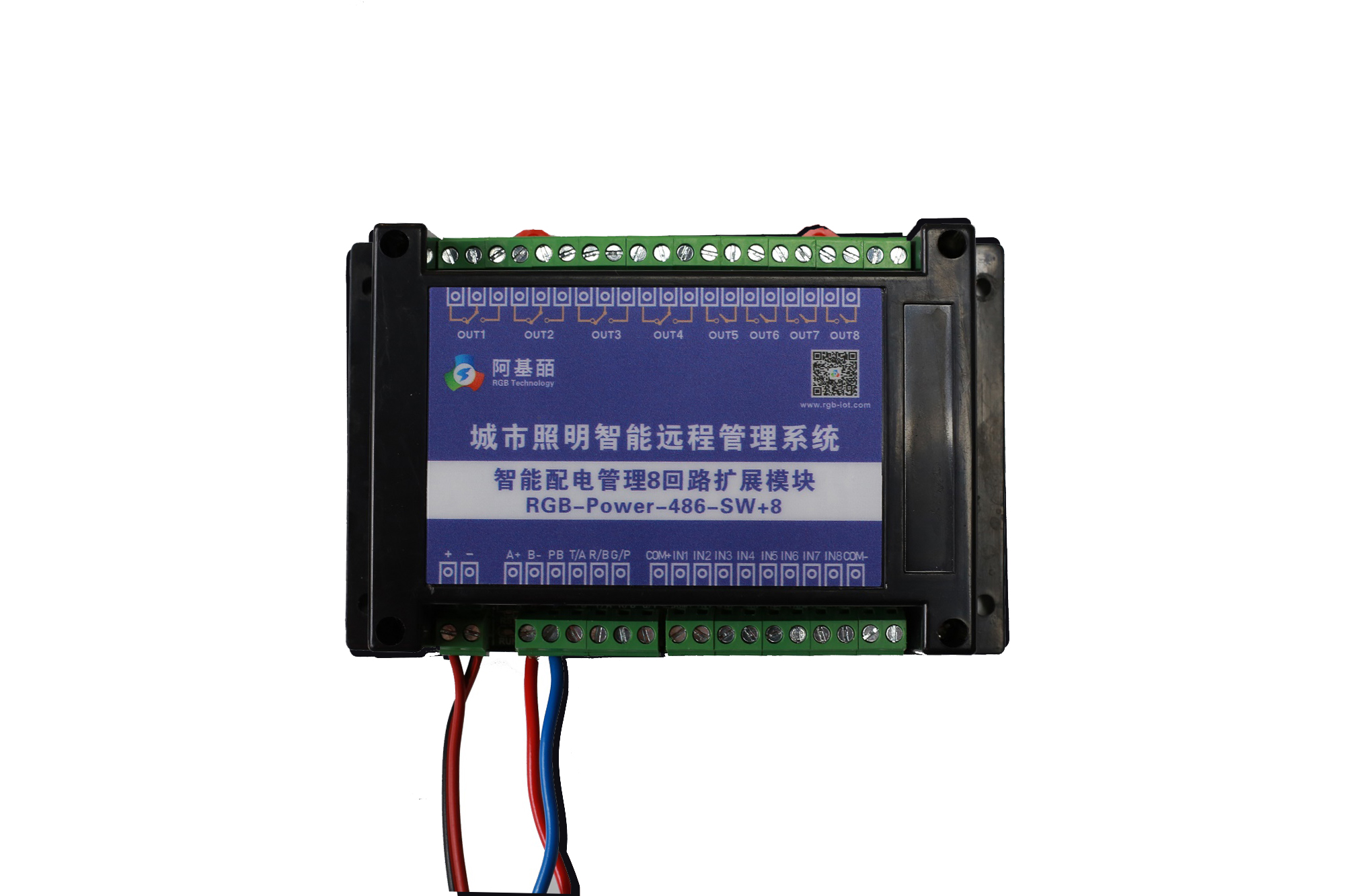

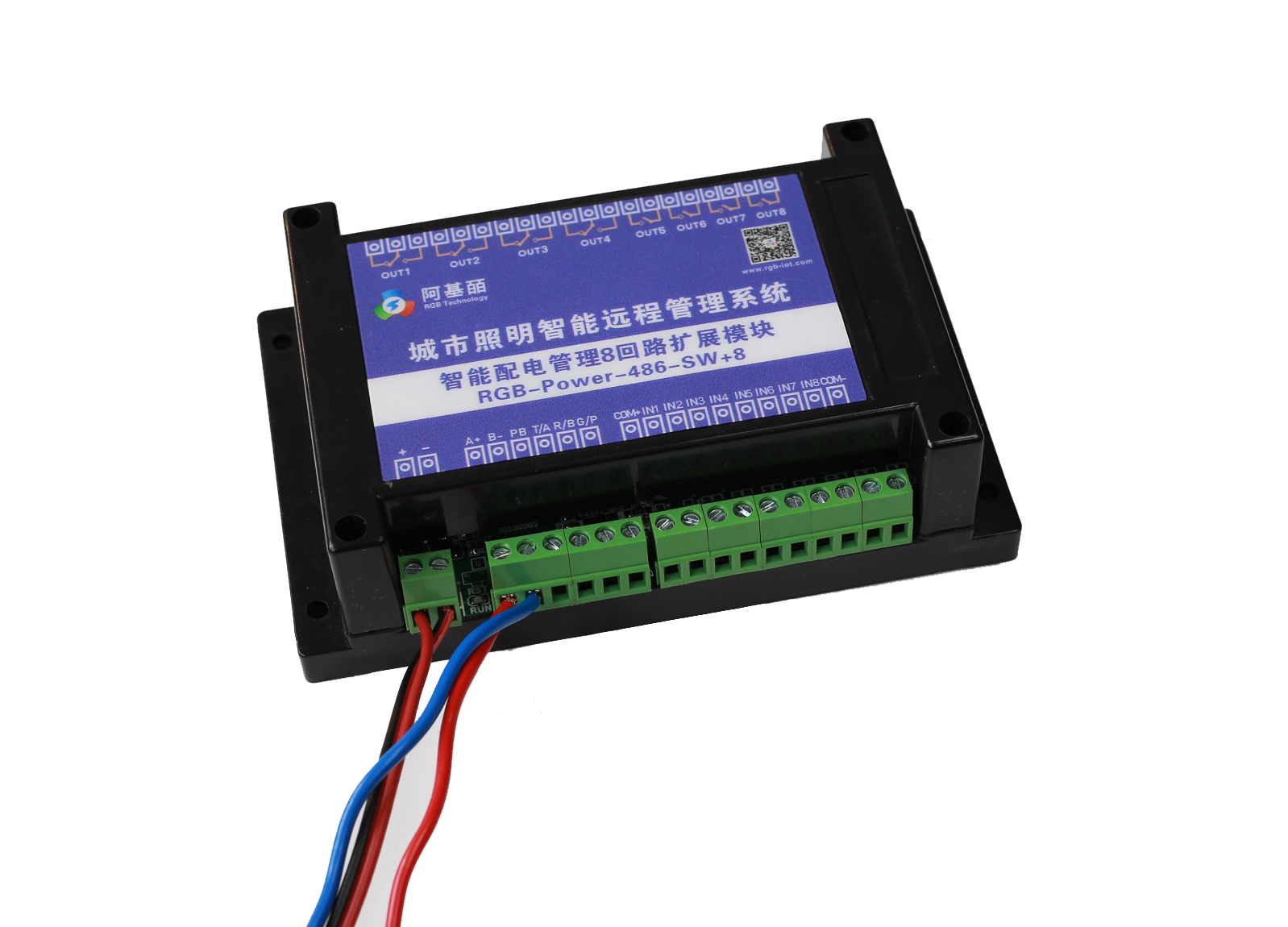

8回路扩展模块

RGB-POWER-486-SW-8

八路继电器控制输出;1-4 路为单刀双掷开关;5-8 路为单刀单掷开关;

咨询报价 说明书下载
产品简介 技术参数 特色功能 应用场景

产品特点


  • DC7-30V;

  • 继电器输出触点隔离;

  • 通讯接口支持 RS485或 RS232;

  • 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改, 默认9600);

  • 通信协议:支持标准 modbus RTU 协议;

  • 可以设置 0-255 个设备地址,可以通过软件设置;

  • 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段 时间自动关闭;

  • 具有频闪功能,可以控制器继电器周期性开关。

参数说明
触点容量10A/30VDC 10A/250VAC
耐久性10万次
数据接口RS485
额定电压1路红色 LED 指示
电源指示8路红色 LED 指示
输出指示工业级,-40℃~85℃
工作温度145*94*41mm
尺寸330g
重量9600,n,8,1
默认通讯格式2400,4800,9600,19200,38400
软件支持配套配置软件、控制软件; 支持各家组态软件; 支持 Labviewd 等


  • 八路继电器控制输出,1-4 路为单刀双掷开关,5-8 路为单刀单掷开关;

  • 八路光耦隔离输入(5-24V);

  • 支持手动控制模式;

  • 支持本机非锁联动模式;

  • 支持本机自锁联动模式;

  • 支持互锁模式;

  • 双机非锁联动模式;

  • 双机自锁联动模式。

电脑自带的串口一般是RS232,需要配232-485 转换器(工业环境建议使用有源带隔离的转换器),转换后 RS485 为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。
